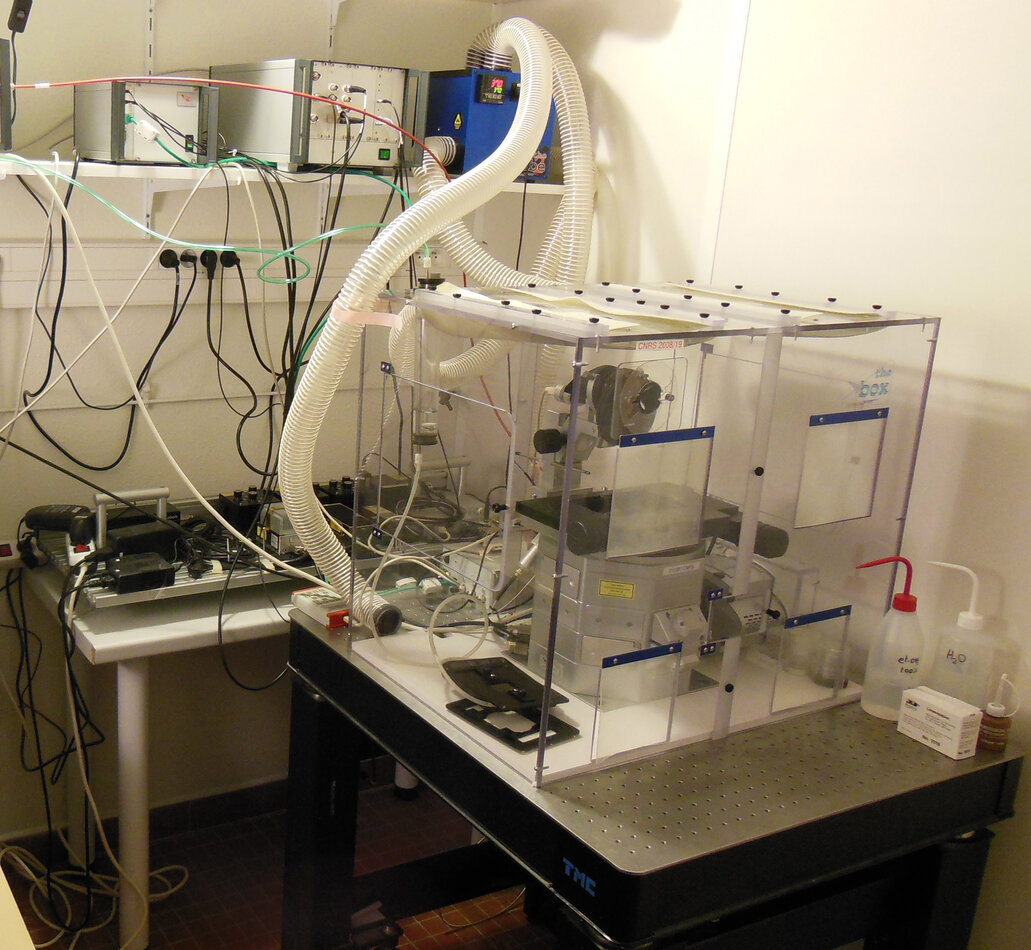

L’iMIC est un microscope en champ large auquel est couplé un banc laser permettant des expériences d’interaction lumière-vivant (FRAP, optogénétique ...) et d’imagerie TIRF. Il est également optimisé pour l’imagerie 3D rapide (déconvolution) et l’imagerie de ratiométrie (FRET). Il permet en outre de générer des sections optiques en illumination structurée. Le grand intérêt de ce système est de pouvoir combiner tout ces modes d’imagerie dans un même protocole, le passage entre les différents modes d’illumination se faisant en moins de 5 ms.
Contact: quest-piq@unistra.fr
Modes de microscopie
- Fluorescence wide field
- Timelapse multiposition
- Imagerie rapide
- TIRF (classique, multipoint et azimutal)
- Photobleaching et photodammage
- Photoactivation et photoconversion
- Optogénétique
- Micro-FALI
- Illumination structurée
- FRET (Förster Resonance Electron Transfert)
- TFM (Traction Force Microsopy)
- Multi Wavelenght: séparation du champ de caméra pour l’imagerie simultanée de deux canaux (imagerie rapide, ratiometrie)
Détails techniques
Statif
Statif inversé
Focus motorisé
Moteur Piezo Z pour un focus précis et rapide
Revolver objectifs motorisé (4 positions)
Platine motorisée XY Prior
Illumination de lumière transmise par LED
Porte cubes-filtres motorisé 3 positions
Module Polytrope (mode switch): cet élement permet de basculer rapidement d’un mode à l’autre en 5ms pour les acquisition multimodales et d’ajuster l’angle TIRF.
Module Janus (scan head): miroirs galvanométriques permettant un balayage laser utilisé dans les techniques d’interaction lumière matière.
Camera
Hamamatsu Flash 4 V2+
Taille du pixel: 6.45 µm
Définition: 2024 x 2024
Dynamique: 16 bit
Vitesse: 100 fps
QE: 72%
Sources
Laser Cobolt Calypso™ 50: 491 nm, 50mW
Laser Cobolt Calypso™ 50: 532 nm, 50mW
Laser Toptica 443 nm,45 mW
Laser Toptica 405 nm,110mW
Mutli-LED Lumencor Spectra X
Monochomateur Till Photonics Polychrome V
Périphériques
Cairn Optosplit II: module avec bypass pour l’imagerie de canaux simultanés (couples CFP/CYP et GFP/mCherry)
Table optique active TMC
Porte objet Insert universel (Lames, Labtek, boites de ø 30mm, etc.)
Insert pour plaque (boites multipuits)
Insert pour chambre Ludin
Contrôle environnemental
Le système est cagé dans une chambre thermostatée à 37°C régulée par un système LIS Cube
Le taux de CO2 de l’échantillon peut être contrôlé dans une chambre Ludin par un système LIS Brick
Informatique
PC Windows 7 64bits 32Go de RAM, disques SSD RAID ultra haute vitesse
Logiciel Live Acquisition L.A. 2.4 (Till Photonics)
Objectifs disponibles (Olympus)
| Mag. | N.A. | Quality | Imm. | Other |
| 40x | 0.75 | UIS 2UPlan FL N | Air | ∞ /0.17 /FN 26.5 |
| 60x | 1.20 | UIS 2UPlan FL N | Water | ∞ /0.13-0.21 /FN 26.5 |
| 60x | 1.30 | UPLSApo 6Ox S | Sil. | ∞ /0.15-0.19 / WD 0.3 mm |
| 60x | 1.45 | UIS 2Plan Apo N TIRF BFP1 | Oil | ∞ /0.13-0.19 /FN 26.5 |
Cubes filtres disponibles
Trouvez sur le lien suivant les spectres des sources, des filtres (cubes du statif et filtres de l’optosplit), et des principaux fluorophores: Spectra Viewer Imic
N’oubliez pas de citer la plateforme dans les remerciements
