3D PALM/dSTORM - Nikon SMLM - PALM/dSTORM/PAINT - TIRF - HiLo - smFRET

PALM/dSTORM/PAINT 2D/3D

La microscopie par super-localisation (SMLM Single Molecule Localization Microscopy) permet d’atteindre une résolution latérale de l’ordre de 20 nm. Par une approche itérative il est ainsi possible de reconstruire les images avec une résolution inferieure à la limite de diffraction. Suite, les conditions experimentales, ces approches portent des acronymes specifiques

  • dSTORM (direct STochastic Optical Reconstruction Microscopy)
  • PALM (Photo-Activation Localization Microscopy)
  • PAINT (Point Accumulation In Nanoscale Topography)

En plus de ces differentes approches, le microscope dispose d'une optique adaptative (MICAO) permettent par déformation du trajet optique une reconstruction en 3D des images (< 80 nm en z)



Experts Scientifiques

Détails techniques

Modes de microscopie

  • Microscopie à molécule unique (single molecule / smFRET)
  • PALM/STORM/PAINT 2D/3D
  • TIRF

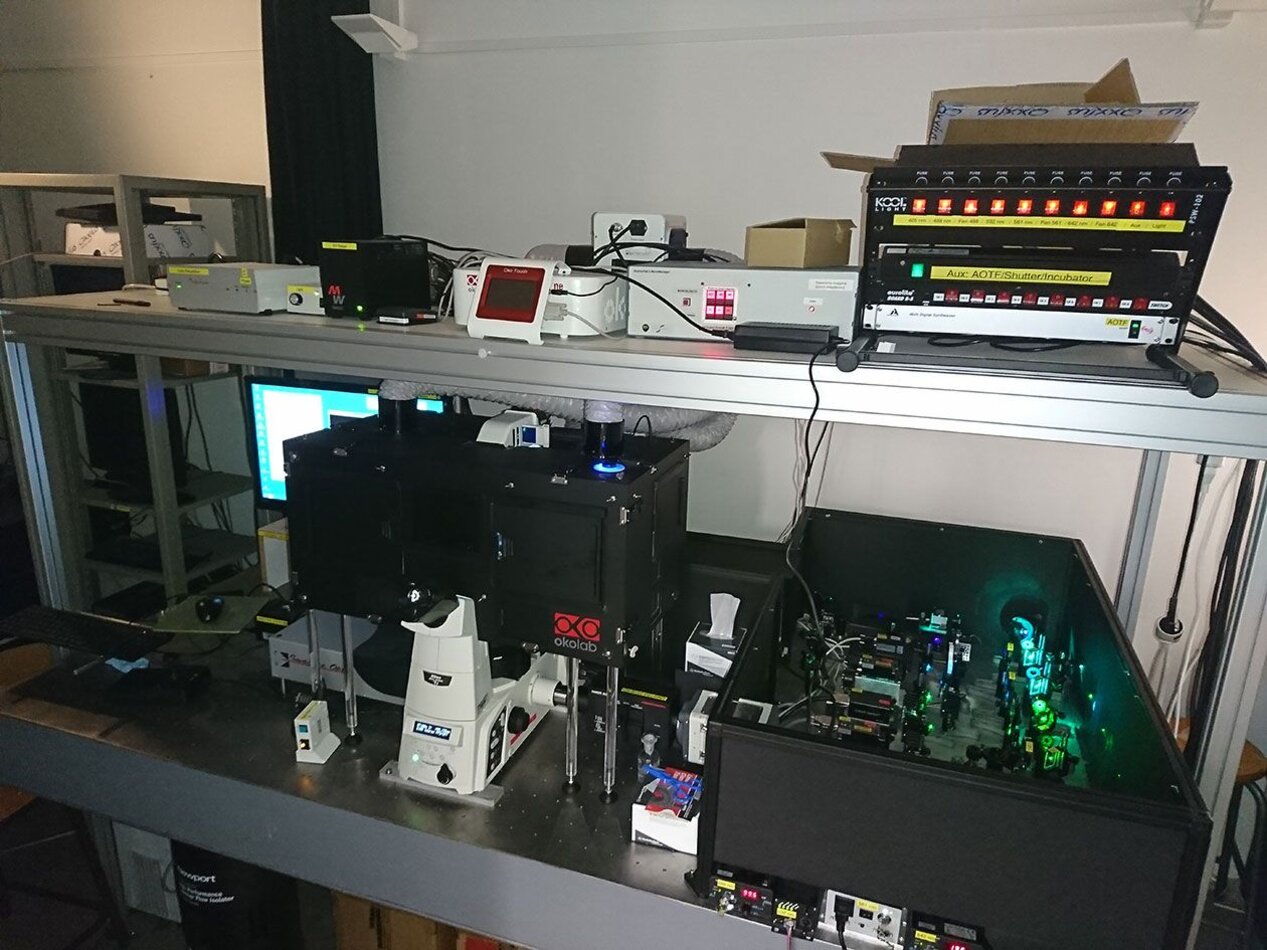

Statif

  • Microscope inversé Nikon Ti-E disposant d’une sortie droite et gauche

Détection

  • Gemini+ EMCCD (ImagEM, Hamamatsu)
  • sCMOS (Fusion, Hamamatsu)

Lasers

  • 405 nm
  • 445nm
  • 488 nm
  • 532 nm
  • 633 nm


Informatique
Le système est piloté par µmanager et l’analyse se fait par des outils dédiés (SpTracker, RapidStorm, logiciel 3D, Matlab)

N’oubliez pas de citer la plateforme dans les remerciements!
